Os interruptores paralelos, também conhecidos como “three-way” ou “chave hotel”, são muito comuns nas instalações elétricas residenciais e comerciais.

Isto porque permitem ligar e desligar uma ou mais lâmpadas, a partir de 2 locais diferentes, como ocorre, por exemplo, em dormitórios, que possuem um interruptor próximo à porta e outro junto à cabeceira da cama.

Em geral, o comércio oferece dois tipos de interruptores paralelos:

• Interruptores paralelos unipolares: são os mais comuns. Possuem 3 terminais para a ligação dos “fios”.

A aplicação dos interruptores paralelos unipolares está nas redes de 127V~ ou 220V~ fase/neutro, ou seja, as condições mais frequentes encontradas na prática. Nestes casos, é necessário ligar e desligar somente uma fase (um “fio vivo”).

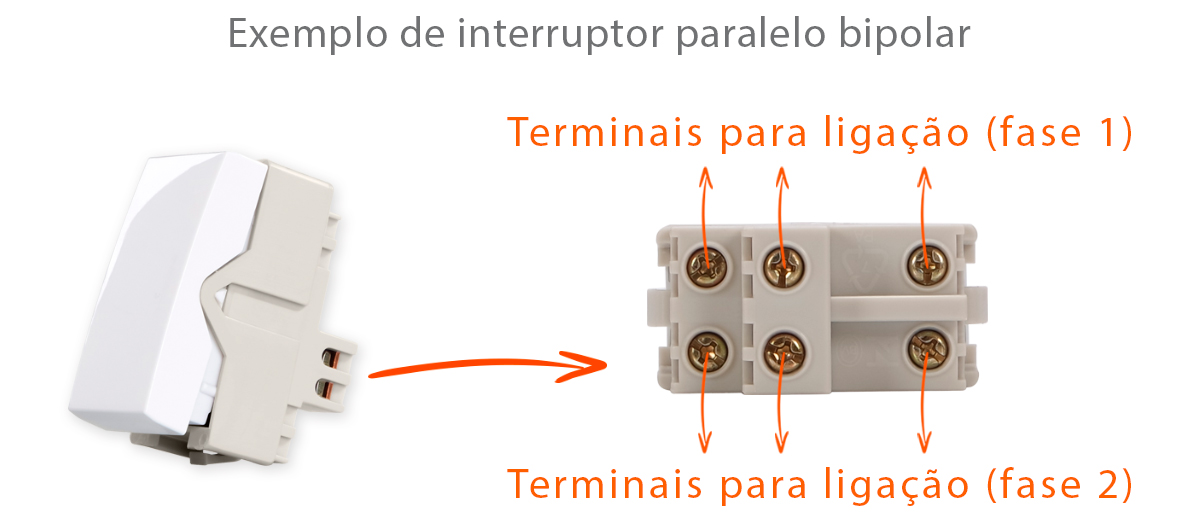

• Interruptores paralelos bipolares: possuem 6 terminais para a ligação dos “fios”. Sua principal utilização está nos locais com redes elétricas bifásicas, ou seja, com duas fases (dois “fios vivos”), pois permitem ligar e desligar ambas simultaneamente. Em geral, estas redes possuem tensão (“voltagem”) de 220V~.

Por que desligar todos os “fios vivos” que chegam até as lâmpadas?

De acordo com a norma brasileira de instalações elétricas¹, todas as fases (os “fios vivos”) da rede devem ser desligadas pelos interruptores quando houver risco de choques elétricos.

Assim, se uma pessoa não qualificada decidir trocar uma lâmpada – com o interruptor correspondente desligado – e encostar nas partes metálicas do soquete, estas não estarão energizadas.

Em síntese, é uma questão de segurança.

Referências:

¹ Norma NBR-5410:2004 – Instalações elétricas de baixa tensão, publicada pela ABNT (Associação Brasileira de Normas Técnicas) – item 5.6.6.1.2
